Dalam pemilihan material teknik, desainer biasanya mencari standarPP GF40(40% serat kaca pendek yang diperkuat Polypropylene) untuk menangani aplikasi struktural yang kaku. Namun, komposit serat pendek-standar sering kali gagal karena kelelahan berat, getaran berulang, atau benturan-suhu rendah.LFT-G®LGF40 halberfungsi sebagai peningkatan langsung serat kaca panjang berperforma tinggi-ke PP GF40 standar, menjembatani kesenjangan kinerja mekanis sekaligus menjaga efisiensi biaya dan kesederhanaan pemrosesan.
1.LFT-G®LGF40 PP: Evolusi Struktural PP GF40
PP GF40 standar menggunakan serat kaca pendek yang dipotong hingga berukuran mikroskopis (biasanya kurang dari 1,0 mm) selama ekstrusi. Meskipun hal ini menambah kekuatan tarik dasar, hal ini tidak dapat mencegah penyebaran retakan pada benturan yang tinggi.
LFT-G®LGF40 haldiproduksi menggunakan proses impregnasi lelehan pultrusion. Serat kaca berjalan terus menerus sepanjang pelet 10-12 mm. Saat dicetak, ini membentuk kerangka jaringan serat terjerat 3D yang mendistribusikan beban mekanis secara merata, memberikan integritas struktural yang tak tertandingi.

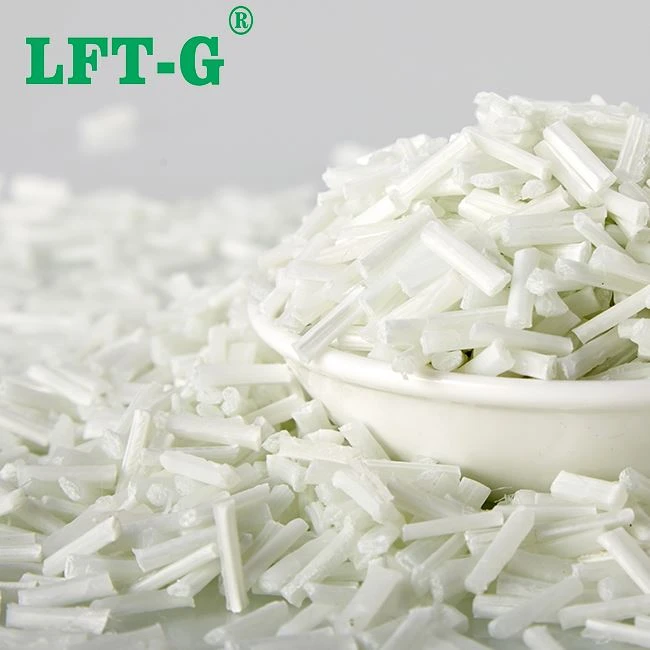

Gambar 1: LFT-G®Pelet Bahan PP Fiber Glass Panjang
2. Perbandingan Teknis: Standar PP GF40 vs. LFT-G®PP LGF40
Untuk menyoroti peningkatan kinerja yang dicapai dengan meningkatkan-komposit serat pendek standar ke solusi serat kaca panjang, bandingkan karakteristik fisik dan mekanisnya:
| Properti Utama | Standar PP GF40 (SGF) | LFT-G®LGF40 PP (LGF) | Peningkatan Kinerja |
|---|---|---|---|
| Kekuatan Tarik (MPa) | 90 – 105 | 120 – 140 | +30% Meningkat |
| Kekuatan Lentur (MPa) | 140 – 155 | 180 – 200 | +25% Meningkat |
| Dampak Berlekuk Charpy (kJ/m²) | 7.5 – 9.0 | 17.0 – 22.0 | +100% (Kekuatan Dampak 2x) |
| Ketahanan Merayap | Sedang (Rawan terhadap deformasi) | Luar Biasa (Pemuatan Terus Menerus) | Stabilitas Dimensi-jangka panjang |
| Indeks Warpage yang Dibentuk | Tinggi (Penyusutan Anisotropik) | Sangat Rendah (Keseragaman Isotropik) | Mencegah Pemutaran Struktural |
Unduh PDF Lembar Data LFT PP GF40 Lengkap
3. Parameter Cetakan Injeksi & Panduan Teknis
Berbeda dengan PP GF40 standar (serat pendek), yang kurang sensitif terhadap geser tinggi, pemrosesan PP LGF40 memerlukan kontrol ketat terhadap parameter cetakan injeksi untuk melindungi panjang serat kaca yang panjang. Geser yang tinggi akan menghancurkan jaringan serat, sehingga mengurangi kinerja-serat pendek. Ikuti pedoman teknis berikut:
• Pengaturan Pengeringan:Keringkan di75 derajat hingga 85 derajatuntuk2,0 jam. Meskipun matriks PP tidak menyerap air, pengeringan menghilangkan kelembapan pada ukuran serat kaca, sehingga mencegah terjadinya rongga.
• Profil Suhu Leleh:
- Zona Belakang (Umpan): 190 derajat – 205 derajat
- Zona Tengah (Kompresi): 205 derajat – 215 derajat
- Zona Depan (Pengukuran): 215 derajat – 225 derajat
- Suhu Nosel: 220 derajat – 230 derajat .Jangan melebihi 235 derajat untuk menghindari degradasi matriks polimer.
• Suhu Cetakan:Pertahankan di60 derajat hingga 80 derajat. Temperatur cetakan yang lebih tinggi membantu mendorong serat ke bawah permukaan kulit, mengurangi tampilan serat yang mengambang dan meningkatkan hasil akhir kosmetik.
• Pedoman Pencegahan Geser:
- Kecepatan Sekrup Rendah:Putar sekrup ke30 hingga 50 RPM.
- Tekanan Balik Rendah:Pertahankan tekanan balik di antara keduanya0,5 hingga 1,5 bar. Tekanan balik yang tinggi akan mematahkan panjang bundel serat.
- Desain Gerbang & Pelari:Gunakan pelari bulat-penuh (diameter minimal 6 mm) dan gerbang lebar (tebal minimal 3 mm) untuk mencegah gesekan geser berkecepatan tinggi selama pengisian.
4. Otomotif & Aplikasi-Stress Tinggi
Dengan meningkatkan standar PP GF40 ke LFT-G®LGF40 PP, desainer dapat dengan percaya diri menerapkan material ringan ini di area struktural yang menantang:
• Operator-Depan:Menggabungkan beberapa sub-rakitan logam menjadi satu bagian termoplastik yang dibentuk, meningkatkan ketahanan terhadap benturan dan mengurangi berat.
• Modul Pintu Belakang & Pintu:Menangani beban lentur yang tinggi dan gaya mekanis yang berulang tanpa kendur atau retak sepanjang masa pakai kendaraan.
• Ujung Modul Baterai EV-Pelat:Memberikan isolasi listrik, stabilitas dimensi, dan keamanan benturan.
Gambar 3: Komponen Utama Otomotif yang Menggunakan Komposit PP LGF40
5. Memanfaatkan LFT-G®Keahlian Material
Sebagai pengembang dan produsen khusus Long Fiber Reinforced Thermoplastics (LFT & LFRT), Xiamen LFT Composite Plastic Co., Ltd berkomitmen untuk menghadirkan formulasi polimer-tercanggih-tercanggih.
Produk kami mencakup penguatan kaca panjang dan serat karbon di berbagai matriks resin, yang dibuat khusus untuk memenuhi spesifikasi OEM internasional. Kami memberikan dukungan teknis lengkap, termasuk pemodelan struktur FEA dan bantuan pemrosesan aliran cetakan.
Gambar 4: LFT Xiamen-G®Laboratorium Material dan Tim Teknis
Pelajari Lebih Lanjut Materi LFT PP LGF
Tag populer: lft-g® LGF40 PP, serat kaca panjang 40%, Peningkatan PP GF40, Pabrikan, LFT-G
