Buku Putih Teknis: Mendalami Proses Manufaktur LFT

Ringkasan Eksekutif

Sifat mekanis yang luar biasa dari Long Fiber Thermoplastics (LFT) bukan merupakan sifat material yang melekat saja; hal ini merupakan hasil langsung dari proses manufaktur multi-tahap yang cermat dan dirancang untuk melestarikan satu aset paling penting:panjang serat. Integritas jaringan kerangka serat panjang dalam bagian cetakan akhir adalah landasan keunggulan LFT yang terkenal dalam kekuatan benturan, ketahanan mulur, dan stabilitas dimensi dibandingkan-serat pendek. Dokumen teknis ini memberikan pemeriksaan komprehensif terhadap tiga pilar rantai nilai manufaktur LFT:1) Pultrusi dan Impregnasi, 2) Pendinginan dan Pelet, Dan3) Cetakan Injeksi Khusus. Hal ini bertujuan untuk menjelaskan parameter proses penting, ilmu material yang mendasarinya, dan langkah-langkah pengendalian kualitas di setiap tahap yang penting untuk membuka potensi kinerja penuh dari material komposit canggih ini. Memahami proses ini adalah kunci untuk memanfaatkan LFT untuk desain komponen yang kuat, ringan, dan hemat-biaya.

Gambar. 1: Proses pembuatan LFT ujung-ke-akhir, dari serat mentah hingga komponen jadi.

Tiga Pilar Manufaktur LFT

Tahap 1:Pultrusi & Impregnasi

Tahap dasar ini mengubah bahan mentah menjadi profil komposit yang berkesinambungan. Prosesnya dimulai dengan ribuan serat keliling yang berkesinambungan (biasanya kaca E-atau karbon) yang diambil dari gulungan dan secara hati-hati diarahkan melalui cetakan impregnasi yang dipatenkan. Ini adalah aspek "pultrusion" (tarikan-ekstrusi). Secara bersamaan, polimer matriks termoplastik (misalnya PP, PA6, TPU, PPS) dilebur dalam ekstruder presisi tinggi dan disuntikkan ke cetakan yang sama di bawah tekanan terkontrol. Tujuan teknis utama adalah untuk mencapaipembasahan sempurna dan sempurna (impregnasi)dari setiap filamen serat tunggal oleh polimer cair. Pembasahan yang tidak menyeluruh-akan menciptakan titik kering dan rongga, yang menjadi titik kegagalan. Viskositas polimer, kecepatan garis, dan waktu tinggal di dalam cetakan dikontrol dengan cermat untuk memastikan saturasi penuh tanpa menimbulkan tekanan geser berlebihan pada serat, yang dapat menyebabkan kerusakan dini. Ikatan antar muka yang kuat, seringkali diperkuat dengan ukuran kimiawi pada serat, sangat penting untuk transfer tegangan yang efektif dari matriks ke serat penguat pada bagian akhir.

Tahap 2:Pendinginan & Pelet

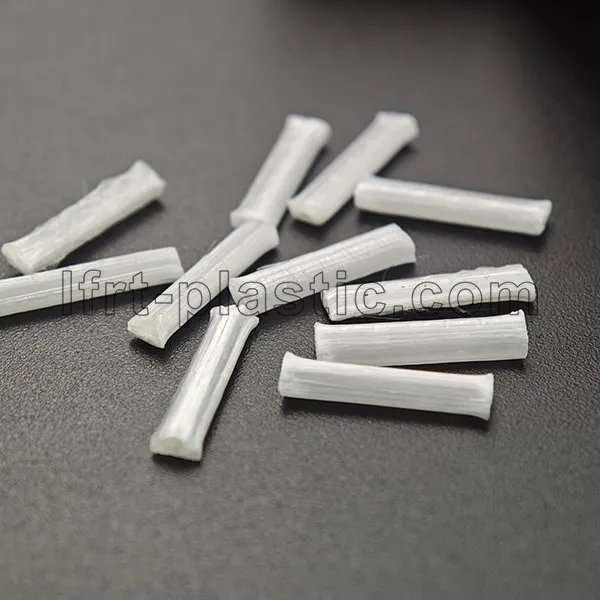

Setelah profil yang terimpregnasi sepenuhnya-sekarang disebut untaian-keluar dari cetakan, profil tersebut segera dialirkan melalui saluran pendingin. Tahap ini menggunakan penangas air atau udara dingin untuk memadatkan matriks termoplastik dengan cepat dan seragam, mengunci serat yang kini-terlindungi di tempatnya. Pendinginan terkontrol ini sangat penting untuk mengelola kristalinitas dan mencegah tegangan sisa. Untaian komposit kontinu yang didinginkan kemudian dimasukkan ke dalam pemotong atau pembuat pelet berkecepatan tinggi dan presisi. Mesin ini biasanya menggunakan rotor dengan bilah tajam untuk memotong untaian menjadi pelet silinder dengan panjang tertentu12mm (1/2 inci), tapi terkadang berkisar antara 10mm hingga 25mm. Langkah ini sangat penting: panjang pelet menentukan panjang awal serat yang akan masuk ke mesin cetak injeksi. Setiap pelet mengandung ribuan serat searah dan sejajar sempurna, semuanya memiliki panjang yang sama dengan pelet itu sendiri. Hal ini memastikan bahwa potensi panjang serat maksimum diteruskan ke tahap pencetakan akhir.

Tahap 3:Cetakan Injeksi Khusus

Transformasi akhir dari pelet menjadi bagian terjadi melalui pencetakan injeksi, namun ini adalah proses yang sangat terspesialisasi yang jauh dari pencetakan standar plastik tanpa isi. Tujuan utamanya adalah untukmeminimalkan gesekan serat (kerusakan). Baik mesin maupun cetakannya dioptimalkan untuk tujuan ini. Mesin cetak injeksi ini dilengkapi dengan desain khusussekrup geser-rendahdan katup periksa{0}}aliran bebas untuk melelehkan dan mengalirkan pelet secara perlahan tanpa memotong serat secara agresif. Tekanan punggung dijaga agar tetap minimum. Perkakas cetakan juga sama pentingnya, dilengkapi dengan runner bulat-penuh dan ukuran gerbang besar (misalnya, tab atau gerbang kipas) untuk memungkinkan komposit cair mengalir ke dalam rongga dengan batasan minimal. Saat material disuntikkan, serat panjang mengalir, terorientasi, dan terjerat, yang pada akhirnya membentuk jaringan kerangka tiga-dimensi yang saling terkait di seluruh bagian. Jaringan inilah yang memberikan sifat mekanik yang luar biasa. Kontrol yang tepat terhadap kecepatan injeksi, tekanan, dan suhu cetakan sangat penting untuk memengaruhi orientasi serat akhir, mengelola kekuatan garis las, dan memastikan pengambilan bagian demi bagian yang konsisten dan berperforma tinggi.

Mengapa Kontrol Proses adalah Kunci Kinerja

Tahapan sebelumnya menggambarkan kebenaran penting dalam teknologi LFT:prosesnya*adalah* produk. Kegagalan pada tahap apa pun mempunyai efek berjenjang pada integritas bagian akhir. Misalnya, impregnasi yang buruk pada Tahap 1 menyebabkan titik lemah yang tidak dapat diperbaiki oleh keahlian pencetakan sebanyak apa pun di Tahap 3. Demikian pula, sekrup geser -tinggi yang agresif pada mesin cetak dapat langsung meniadakan manfaat dari pekerjaan pultrusi dan pembuatan pelet yang cermat dengan memecah serat menjadi-panjang serat yang pendek. Penguasaan sebenarnya dari manufaktur LFT terletak pada pemahaman dan pengendalian interaksi yang rumit antara tahapan-tahapan ini. Kontrol proses-ke-end inilah yang memastikan pembentukan kerangka serat internal yang kuat, yang secara langsung menghasilkan ketahanan terhadap benturan yang unggul, pengurangan mulur, dan peningkatan keandalan struktural yang diandalkan oleh pelanggan.

Pos Pemeriksaan Kontrol Kualitas Utama
