Apa itu PP LCF50
Informasi detail tentang produk LFT-G® PP-LCF50 BC05B dari XIAMEN LFT Composite Plastic Co., LTD.
IniLFT-G® PP-LCF50 BC05B adalah komposit polipropilena Copo termoplastik yang diperkuat serat karbon sepanjang 50%dengan sifat mekanik yang baik dan karakteristik kelas cetakan injeksi. Dokumen tersebut berisi informasi rinci tentang sifat material, parameter pemrosesan, standar pengujian fisik dan mekanik, sifat termal, penghambat api, dan tindakan pencegahan yang harus diambil selama proses pencetakan injeksi. Selain itu, instruksi pemrosesan material dan parameter proses yang direkomendasikan disediakan untuk memastikan kualitas produk akhir.
Properti kunci produk
Isi Utama
- Nama Produk: LFT-G® PP-LCF50 BC05B
- Jenis Resin: Copo-polipropilena PP (CPP)
- Jenis Serat: Serat Karbon Panjang
- Konten Serat: 50%
- Warna: Hitam
- Properti Bahan: Cocok untuk cetakan injeksi, dengan sifat mekanik yang baik.
Sifat fisik
- Berat spesifik: 1,12 g/cm³ (ASTM D-792)
- Penyusutan cetakan: 0.10 - 0.30% (ASTM D-955)
- Suhu distorsi panas: 159 derajat (ISO 75-2).
Sifat mekanik
- Kekuatan tarik: 151Mpa (ISO 527 / ASTM D-638)
- Modulus Tarik: 21044Mpa (ISO 527 / ASTM D-638)
- Perpanjangan tarik: 0,5-1,4% (ISO 527 / ASTM D-638)
- Kekuatan Lentur: 179 MPa (GB/T 9341) /
177 MPa (ASTM D-790)
- Modulus lentur: 17718 MPa (GB/T 9341) /
17021 MPa (ASTM D-790)
- Dampak Izod Berlekuk : 33 KJ/m² (ISO 180) /
200 J/m (ASTM D-256)
- Dampak Izod Berlekuk : 29 KJ/m² (ISO 179)
Sifat tahan api
- Ketahanan api: HB @ 1,5 mm (ASTM D-635)
- Parameter Pemrosesan
- Tekanan injeksi: 80~120 MPa
- Suhu leleh: 210~250 derajat
- Suhu cetakan: 38~69 derajat
- Waktu pengeringan: 2-4 jam @ 90-100 derajat
- Kadar air setelah pengeringan: < 0,1 %.
- Catatan Proses
- Nilai umum untuk bahan didasarkan pada uji laboratorium terbatas dan tidak boleh digunakan untuk menetapkan nilai maksimum atau minimum spesifikasi.
- Pelanggan bertanggung jawab untuk menilai penyimpangan antara suhu yang disetel dan suhu terukur dari laras mesin untuk menghindari panas berlebih pada bahan. Disarankan untuk menggunakan pengering penurun kelembapan untuk pengeringan dan untuk mengevaluasi suhu dan waktu pengeringan sesuai dengan kondisi peralatan pengeringan yang sebenarnya. Sebelum pencetakan injeksi, disarankan untuk memanggang kadar air produk hingga di bawah 0,1% untuk mencegah degradasi bahan.
Deskripsi Bahan
LFT-G®adalah bahan termoplastik yang diperkuat serat panjang yang cocok untuk pencetakan injeksi, kompresi, dan ekstrusi. Retensi panjang serat pada produk jadi merupakan kinerja yang sangat penting, dan geseran yang tinggi dapat dikurangi dengan desain cetakan yang tepat dan penggunaan katup periksa, dll. Serat kaca bersifat kontinyu dalam pelet dan memberikan kinerja luar biasa bila dicetak dengan benar.
Aplikasi Materi

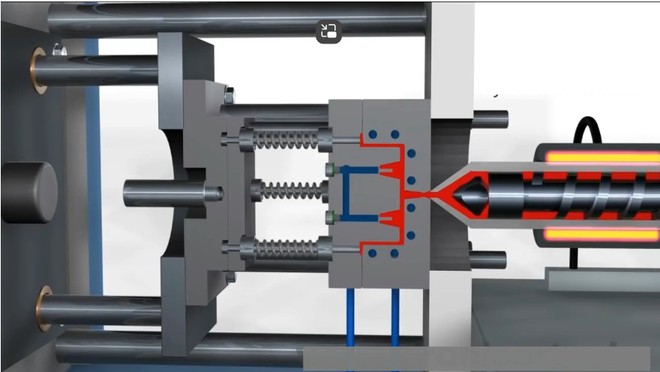

Pedoman Cetakan Injeksi
Umumnya menggunakan pelari bundar dengan diameter minimum 5-6MM dan tidak ada batas atas maksimum ukuran gerbang. Perpendek sariawan dan lancip ke arah gerbang, gunakan sariawan besar dan cerat lem lurus. Disarankan agar tidak lebih dari 3-5% bahan daur ulang ditambahkan ke proses pencetakan untuk mengurangi kinerja dan penurunan kinerja. Mesin cetak injeksi harus dibilas dengan polietilen atau polipropilen sebelum dimatikan, dan produk kaca panjang tidak boleh tertinggal di dalam silinder umpan.
Xiamen LFT plastik komposit Co, Ltd. didirikan di kota yang indah-Xiamen. seluas 120.000 kaki persegi (12.000 m2) yang terdiri dari kantor perusahaan kami, pusat pengembangan teknis, manufaktur pelet komposit, dan operasi pemrosesan penangkaran. Xiamen LFT komposit plastik Co, Ltd adalah untuk menciptakan nilai tambah bagi pelanggan di seluruh dunia.
Alamat kami
Gedung B, No. 55, Jalan Selatan Hongxi, Zona Teknologi Tinggi-Obor, Distrik Xiang'an, Xiamen, Fujian, Cina.
Web:www.lfrt-plastik.com
WhatsApp/Wechat/Nomor Telepon
(0086)-13950095707
0086-0592-7277077
Email-
